แนวทางการควบคุมการติดตั้งระบบปรับอากาศแบบ VRF / VRV

บทความ : แนวทางการควบคุมการติดตั้งระบบปรับอากาศแบบ VRF / VRV

ดร.ศุภชัย  ปัญญาวีร์  อ.ปฏิญญา  จีระพรมงคล  อ.อภิวัฒน์  ปิดตะ
บริษัท เอ็นเนอร์ยี่ คอนเซอร์เวชั่น เทคโนโลยี่ จำกัด
ลงวันที่ 20 กรกฎาคม 2569


     ระบบปรับอากาศแบบ VRF (Variable Refrigerant Flow) หรือ VRV (Variable Refrigerant Volume) เป็นเทคโนโลยีที่ได้รับความนิยมอย่างแพร่หลายในอาคารสมัยใหม่ เช่น อาคารสำนักงาน โรงแรม และโรงพยาบาล เนื่องจากมีจุดเด่นด้าน ประหยัดพลังงาน ควบคุมอุณหภูมิได้แม่นยำ และรองรับการใช้งานหลายโซน (Multi-zone)

     อย่างไรก็ตาม ประสิทธิภาพของระบบ VRF/VRV ไม่ได้ขึ้นอยู่กับตัวเครื่องเพียงอย่างเดียว แต่ขึ้นอยู่กับ “คุณภาพของการติดตั้ง” อย่างมีนัยสำคัญ หากการติดตั้งไม่ถูกต้อง อาจทำให้เกิดปัญหา เช่น
       ประสิทธิภาพลดลง (COP ต่ำกว่าที่ออกแบบ)
       คอมเพรสเซอร์เสียหายก่อนเวลา
       เกิดน้ำมันค้างในท่อ (Oil Return Problem)
       การรั่วไหลของสารทำความเย็น
       ระบบควบคุมทำงานผิดพลาด

     ดังนั้น การควบคุมคุณภาพการติดตั้ง (Installation Quality Control) จึงเป็นหัวใจสำคัญในการทำให้ระบบ VRF/VRV ทำงานได้เต็มประสิทธิภาพตามที่ออกแบบไว้

1. การตรวจสอบแบบและสเปคก่อนติดตั้ง (Design Review)

วัตถุประสงค์
เพื่อให้มั่นใจว่าระบบถูกออกแบบตามหลักวิศวกรรม และเหมาะสมกับการใช้งานจริง

ประเด็นที่ต้องตรวจสอบ
       ขนาดเครื่อง (Capacity) สอดคล้องกับภาระความเย็น (Cooling Load)
       ระยะท่อสูงสุด (Max Piping Length) และความต่างระดับ (Height Difference)
       การกระจายโหลด (Indoor Unit Distribution)
       การเลือกชนิด Indoor Unit ให้เหมาะกับพื้นที่
       ระบบไฟฟ้าและโหลดไฟฟ้า (Electrical Load)

ข้อควรระวัง
       Overdesign → สิ้นเปลืองพลังงาน
       Underdesign → ระบบทำงานหนัก / ไม่เย็น

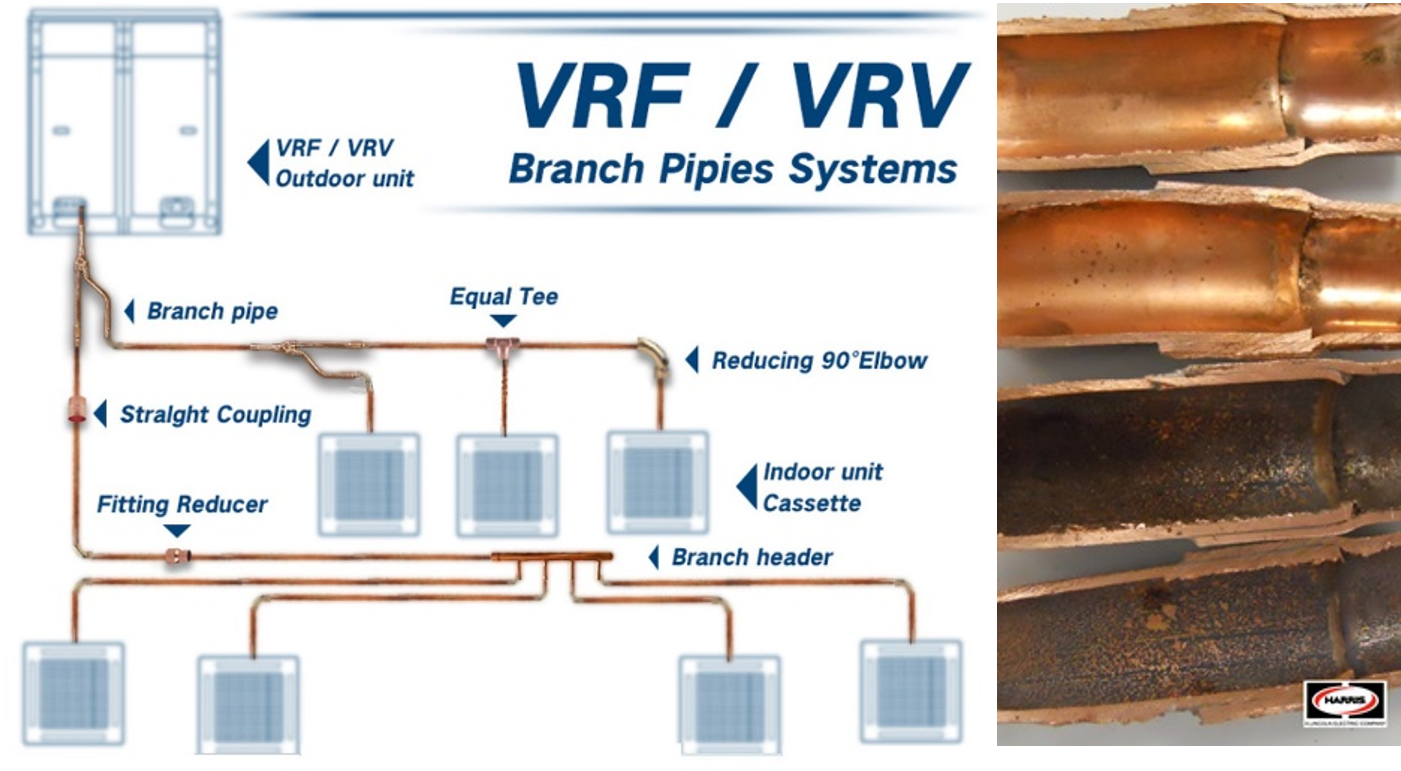

2. การควบคุมงานติดตั้งท่อสารทำความเย็น (Refrigerant Piping)


จุดควบคุมสำคัญ
       ใช้ท่อทองแดงตามมาตรฐาน (Clean & Dry)
       ขนาดท่อถูกต้องตาม Design
       การ Brazing ต้องมีการ Purge Nitrogen
       เดินท่อให้มี Slope เพื่อช่วย Oil Return
       ติดตั้ง Y-Branch ตามตำแหน่งที่กำหนด

ข้อผิดพลาดที่พบบ่อย
       ไม่มี Nitrogen → เกิด Scale ภายในท่อ
       เดินท่อผิดขนาด → แรงดันตก / น้ำมันไหลผิด
       ฉนวนไม่ดี → เกิด Condensation และสูญเสียพลังงาน

3. การติดตั้งคอยล์เย็นและคอยล์ร้อน (Indoor / Outdoor Unit)

Indoor Unit
       ติดตั้งระดับ (Level) ถูกต้อง
       มีพื้นที่ Service Clearance
       ระบบ Drain ไม่รั่ว ไม่อุดตัน

Outdoor Unit
       ติดตั้งบนฐานที่แข็งแรง
       มีการระบายอากาศดี (Ventilation)
       ไม่เกิดการ Recirculation ของลมร้อน

ข้อควรระวัง
       Outdoor อากาศร้อนสะสม → COP ลดลงทันที
       Indoor Drain ไม่ดี → น้ำหยด / เชื้อรา

4. งานระบบไฟฟ้าและการสื่อสาร (Electrical & Communication)

จุดตรวจสอบ
      ขนาดสายไฟถูกต้อง
      มีระบบ Grounding
      การเดินสาย Communication (F1-F2 / BUS) ถูกต้อง
      ไม่มีสัญญาณรบกวน (Noise / Interference)

ปัญหาที่พบบ่อย
      ต่อสายผิด → ระบบ Error
      ไม่มี Ground → เสี่ยงอุปกรณ์เสียหาย

5. การทดสอบก่อนเดินเครื่อง (Pre-Commissioning)

ขั้นตอนสำคัญ
      Leak Test ด้วย Nitrogen
      Vacuum ให้ได้ระดับต่ำ (< 500 micron)
      ตรวจสอบความชื้นในระบบ
      ชั่งน้ำหนักสารทำความเย็น (Charge by Weight)

ข้อผิดพลาดที่ต้องหลีกเลี่ยง
      Vacuum ไม่ถึง → มี Moisture → น้ำแข็งอุดตัน
      เติมน้ำยาเกิน/ขาด → ประสิทธิภาพลด

6. การทดสอบระบบ (Testing & Commissioning)

รายการตรวจสอบ
      ตรวจแรงดัน (Suction / Discharge Pressure)
      ตรวจอุณหภูมิ (Supply / Return Air)
      ตรวจค่าไฟฟ้า (Current / Voltage)
      ตรวจระบบควบคุม (Controller / BMS)

เป้าหมาย
      ระบบต้องทำงานตาม Design
      ไม่มี Alarm หรือ Error Code

7. การจัดทำเอกสารและส่งมอบงาน (Documentation)

เอกสารที่ต้องมี
      As-built Drawing
      Commissioning Report
      Operation Manual
      Maintenance Checklist

ความสำคัญ
      ใช้สำหรับการบำรุงรักษาระยะยาว
      รองรับงาน Energy Audit และ IPMVP

สรุป

    การติดตั้งระบบ VRF/VRV ที่มีคุณภาพสูง ไม่ใช่เพียงแค่ “ติดตั้งให้เสร็จ” แต่ต้องเป็นการติดตั้งที่มี การควบคุม ตรวจสอบ และทดสอบอย่างเป็นระบบ ตั้งแต่ขั้นตอนการออกแบบจนถึงการส่งมอบงาน
หากดำเนินการตามแนวทางนี้ จะช่วยให้ระบบ:
       ประหยัดพลังงานสูงสุด
       อายุการใช้งานยาวนาน
       ลดปัญหา Maintenance
       รองรับ Smart Building / BEMS ได้ในอนาคต
